Пример регистрации промышленного образца

Бутылка

Автор: Нафгутдинов Ф.Ф.

МКПО: 09-01

Заявляется внешний вид бутылки, предназначенной для эстетического оформления налитых в бутылку напитков, преимущественно вин. Заявляемая бутылка выполнена из стекла и используется при хранении, транспортировке, отпуске напитков, в процессе торговли бутлированными напитками, для визуального выделения товара на витрине магазина или бара, а также может быть использована в качестве сувенира.

Напитки разливаются в бутылку и закупориваются пробкой в условиях промышленного производства.
Анализ внешнего вида ёмкостей (бутылок, бутылей) для алкогольной и безалкогольной продукции показал, что в условиях современного рынка преимущественно используется стеклянная бутылка, имеющая гладкую фактуру поверхности, имеющая корпус со стенками постоянной, для каждого поперечного сечения толщины, без приливов, формирующих продольные ребра.

Аналогом заявляемого художественно-конструкторского решения бутылки является форма бутылки автора Ластовецкого Максима Викторовича, патент Украины на промышленный образец № 10285, выдан 16.05.2005 г., вариант промышленного образца 1.
Ближайший аналог характеризуется тем, что имеет горлышко, плечики и корпус. Нюансной проработки горлышка и плечиков бутылки нет, в поперечном сечении корпус бутылки представляет собой круг. Признаками, совпадающими с признаками заявляемого промышленного образца выступают: горлышко бутылки высокое, цилиндрическое, плечики слегка наклонные, резко переходящие в корпус, корпус бутылки сужается к основанию.

Данные о ближайшем аналоге опубликованы в бюллетене «Промышленная собственность» Государственного департамента интеллектуальной собственности Министерства образования и науки Украины №5 от 16.05.2005 г.
Заявляемое художественно-конструкторское решение бутылки представлено на фотографиях и схеме:

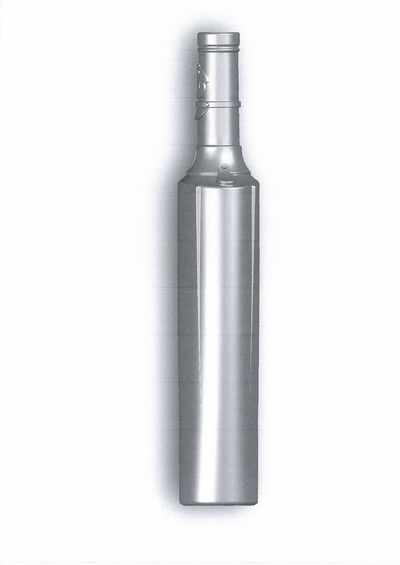

Рисунок 1. Бутылка. Общий вид.

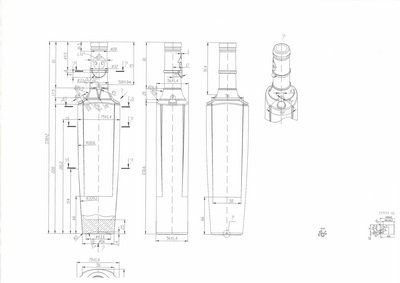

Рисунок 2. Схема.

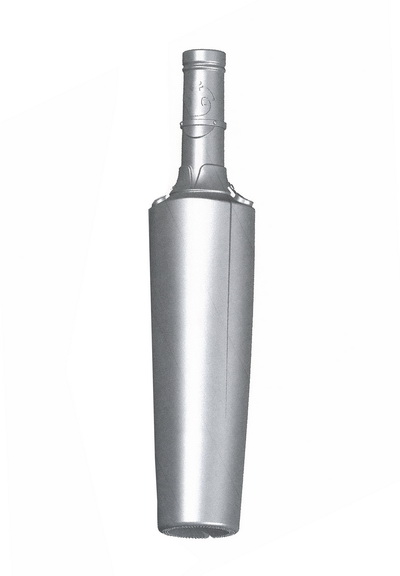

Рисунок 3. Бутылка. Вид сбоку.

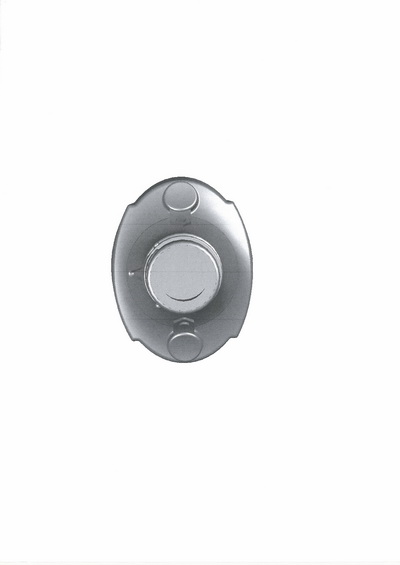

Рисунок 4. Бутылка. Вид сверху .

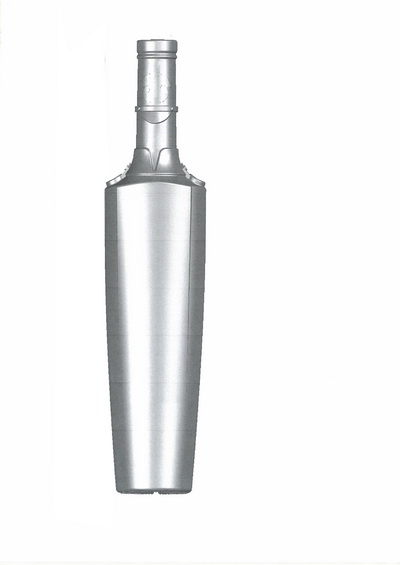

Рисунок 5. Бутылка. Вид сбоку

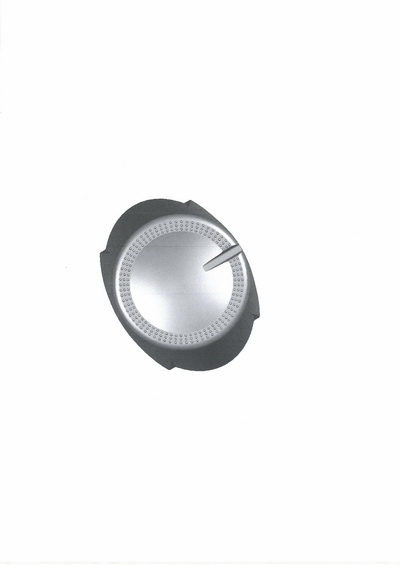

Рисунок 6. Бутылка. Вид снизу.

Существенные признаки промышленного образца «Бутылка».

Бутылка, характеризующаяся тем, что: имеет горлышко, корпус и дно, горлышко бутылки высокое, цилиндрическое, плечики слегка наклонные, резко переходящие в корпус, бутылка сужается к основанию, отличающаяся тем, что корпус бутылки представляет собой сложную фигурную форму в виде вытянутого объема, имеющего поперечное сечение в верхней своей части в виде эллипса, дополненного по внешнему контуру вдоль большой оси эллипса двумя выпуклыми дугами, сопряженными с линиями эллипса и в нижней части имеющую поперечное сечение в виде круга.

Также существенным признаком бутылки, отличительным от ближайшего аналога является то, что горлышко бутылки и плечики бутылки нюансно проработаны так, что в совокупности со сложной фигурной формой корпуса бутылки внешний контур бутылки вызывает ассоциативную связь с силуэтом военнослужащего, например, за счет символического рельефного изображения на горлышке бутылки кокарды и стоячего форменного воротничка, символического рельефного изображения на плечиках бутылки эполет, и других деталей, формирующих зрительный образ, при этом левая и правая стороны бутылки зеркально симметричны.

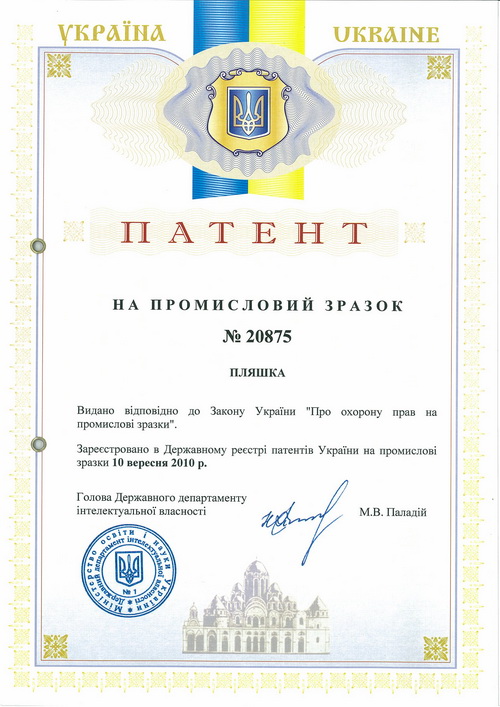

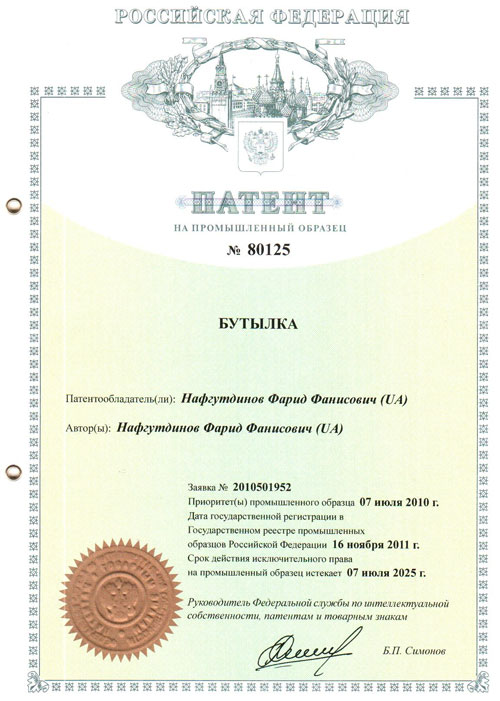

Патенты на бутылку:
